リチウム電池アセンブリ用のスポット溶接機は、エネルギー貯蔵業界のゲームチェンジャーです。この専用ツールは、敏感なコンポーネントに熱損傷を与えることなく、バッテリーセルとニッケルストリップを結合するための正確で効率的で信頼性の高い方法を提供します。この記事では、リチウム電池の製造でスポット溶接機を使用するための基本的な機能、動作原理、およびベストプラクティスについて説明します。あなたがプロのエンジニアであろうとDIY愛好家であろうと、このテクノロジーを活用する方法を理解することで、バッテリーパックの安全性、パフォーマンス、および寿命を大幅に向上させることができます。
リチウム電池用スポット溶接機とは?
リチウム電池用のスポット溶接機は、フィラー材料を使用せずに制御された熱と圧力を使用して電池セル/ニッケルストリップを接合する特殊なデバイスです。従来の溶接とは異なり、敏感なリチウムイオンコンポーネントへの熱損傷を最小限に抑えます。
主な機能:
- 精密電流制御:調整可能なアンペア数(通常は100〜2,000A)で、セルの厚さが不適合(0.1mm〜0.5mmのニッケルストリップ)の場合。
- パルス持続時間:短いパルス(1〜10ms)は、電解液の過熱を防ぎます。
- 電極材料:銅タングステン合金は、導電性と耐久性を確保します。
リチウム電池が必要な理由:
リチウム電池は、長時間の熱にさらされると劣化します。スポット溶接の局所的なエネルギー入力により、セルの完全性が維持され、漏れや熱暴走が回避されます。
スポット溶接機はリチウム電池パックアセンブリでどのように機能しますか?

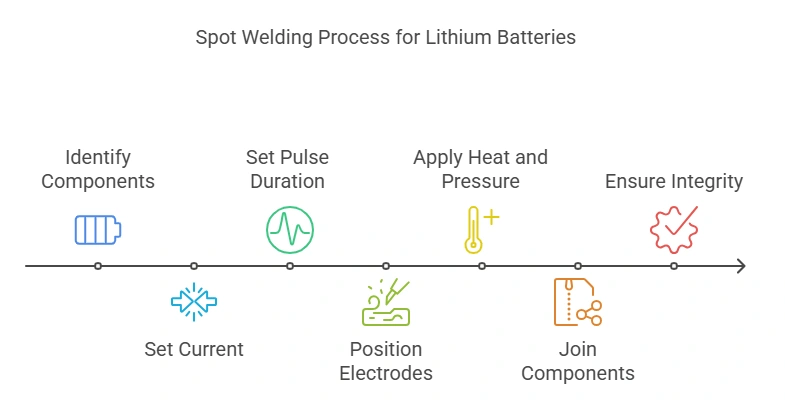

ステップバイステップのプロセス:
-
細胞調製:
- セル端子(18650アノード/カソードなど)をアルコールワイプで清掃します。
- 直列/並列接続用のニッケルストリップを位置合わせします。
-
マシンのセットアップ:
- 設定パラメータ:0.15mmニッケルの場合は300A、3msパルス(角型セル)。
- スクラップ材料の溶接をテストして、接着強度を確認します。
-
溶接の実行:
- 電極をストリップに対して垂直に配置します。
- トリガーする前に、しっかりと圧力(5-10kg /cm²)を加えてください。
-
品質チェック:
- 剥離試験:溶接部は、剥離せずに90°の曲げに耐える必要があります。
- 抵抗を測定します(ジョイントあたり<2mΩ)。
重要なパラメータテーブル:
| 細胞の種類 | 電流(A) | パルス幅(ms) |
|---|---|---|
| 円筒 | 200-500 | 2-5 |
| ポーチ | 100-300 | 1-3 |
動作原理を理解することがリチウム電池スポット溶接に重要な理由
この機械は、変圧器を介してAC電源を低電圧、高電流のDCパルスに変換します。電極がニッケルストリップに接触すると、次のようになります。
- 抵抗加熱:ストリップセル界面での接触抵抗は熱を発生します(Q = I²Rt)。
- ナゲットフォーメーション:金属は局所的に溶融し、ストリップをセル末端に融合します。
- 急速冷却:電極は残留熱を吸収し、ミリ秒単位で接合部を固めます。
安全メカニズム:
- 過電流保護:過剰なI²R損失によるセルの損傷を防ぎます。
- 自動シャットオフ:電極のズレが検出されると溶接を停止します。
円筒形、角柱状、ポーチセルのスポット溶接から選択する方法
機器の違い:
円筒形セル(例:18650):
- 課題：曲面には尖った電極が必要です。
- 設定：端子が厚いため、電流が大きくなります(400A +)。
プリズムセル:
- 平面：圧力を均一にするために長方形の電極を使用してください。
- 熱管理:溶接間の冷却間隔が長くなります。
パウチセル:
- 必要な精度:箔を突き刺さないように<100Aの電流。
- 電極形状:フラットで幅の広い先端が力を分散します。
比較表:
| 特徴 | 円筒 | ポーチ |
|---|---|---|
| 電極タイプ | 鋭い | 平 |
| リスクファクター | 過熱 | ホイルティア |
スポット溶接機の最適な性能を確保する環境条件は何ですか?
理想的な動作条件:
- 温度：15-25°C(極端な暑さ/寒さは変圧器の効率に影響を与えます)。
- 湿度：電極間のアーク放電を防ぐための<60%RH。
- 換気：溶接時に発生するオゾンのヒューム抽出。
ワークスペースのステップバイステップ設定:
- 接地：銅製の接地棒(<4Ω抵抗)を取り付けます。
- 電力の安定性:電圧レギュレーター(許容誤差±5%)を使用します。
- スタティックコントロール:細胞を取り扱う際の帯電防止マット/リストストラップ。
ハザード防止:
- 火災安全:リチウム火災に備えて、クラスDの消火器を近くに置いてください。
- 換気：限られたスペースで10-15回の空気交換/時間。
リチウム電池セルのスポット溶接強度をテストする方法
テストが重要な理由:
溶接部が弱いと抵抗が増加し、バッテリーパックが過熱します。信頼性の高いテストにより、安全性と寿命が保証されます。
ステップバイステップの方法:
-
剥離試験(破壊的):
- ペンチでニッケルストリップをつかみ、90°に曲げます。
- 溶接部は、セル端子とストリップの両方に材料を残します(きれいな分離はありません)。
-
抵抗測定(非破壊):
- 溶接ジョイント全体にマイクロオーム計を使用します。
- 許容範囲:0.2mmニッケルストリップの場合は<2mΩ。
-
せん断力試験:
- 溶接部に平行な力を破損するまで加えます。
- 最小要件:EVバッテリーアプリケーションの場合は50N。
一般的な障害の兆候:
- 変色(過度の熱を示します)
- 部分接着(シールのように剥がす)
リチウム電池スポット溶接機を使用する際の主な注意事項
安全性と品質のために避けるべきこと:
電気安全:
- 電極を交換する前に、必ず電源を切ってください。
- 変圧器の設定を調整するときは、断熱手袋を使用してください。
マテリアルハンドリング:
- 2.7V未満または4.25Vを超えるセルは絶対に溶接しないでください(熱暴走のリスクがあります)。
- ニッケルストリップは、酸化を防ぐために密閉容器に保管してください。
機械操作:
- 電極のアライメント:電極の位置がずれていると、圧力が不均一になり→溶接部が弱くなります。
- 冷却間隔:過熱を防ぐために、>500Aで溶接間に10秒待ちます。
溶接前の重要なチェック:
✔電極の清浄度を確認します(50溶接ごとに真ちゅうブラシで清掃します)。
✔圧力計が18650セルで5-8kg /cm²を読み取ります。
電極を交換し、溶接圧力を一定に保つ方法
ステップバイステップの電極交換:
- 電源オフ:マシンのプラグを抜きます。
-
古い電極を取り外します。
- 六角レンチを使用して止めネジを緩めます。
- 摩耗がないか検査します(直径が収縮する場合>10%)交換します。
-
新しい電極を取り付けます。
- 銅-クロム合金チップを使用して、高い導電性を実現します。
- ネジを0.5Nmのトルクで締めます(アーク放電を防ぎます)。
圧力較正:
- 電極間に0.1mmのシムを置きます。
- ゲージが3kg /cm²を示すまでスプリングの張力を調整します(ポーチセルの場合)。
- 毎月フォースメーターで確認します。
メンテナンススケジュール:
| タスク | 周波数 |
|---|---|
| 電極研磨 | 200溶接ごと |
| 圧力チェック | ウィークリー |
バッテリーラインに適したスポット溶接機の選び方
決定要因:
1.バッテリータイプ:
- 薄膜(パウチ):マイクロ秒制御の低電流マシン(50-150A)。
- ハイキャパシティ(EV):水冷式電極を備えた1,500A+マシン。
2.生産量:
- プロトタイピング：手動ペン溶接機(200−200−500)。
- 大量生産：ビジョンアライメントを備えた自動化システム($ 15k +)。
3.主な機能チェックリスト:
✔ パルスのカスタマイズ(1〜20msの範囲)
✔ リアルタイムの抵抗監視
✔ OSHA準拠の安全インターロック
コストとパフォーマンスのトレードオフ:
- 安価な機械は、多くの場合、熱過負荷保護を欠いており→リチウムイオンにとってリスクがあります。
- アンペア数を過剰にすると、小さな細胞にエネルギーが浪費されます。
リチウム電池製造におけるスポット溶接の未来
新たなイノベーション:
1.適応型AI溶接:
- カメラ+機械学習は、ストリップの厚さの変動に基づいてリアルタイムで電流/圧力を調整します。
2.ソリッドステート溶接:
- 超音波とレーザーの代替品は、全固体電池の熱応力を排除します。
3. サステナビリティのトレンド:
- リサイクル可能な電極材料(例:グラフェン被覆銅)。
- 無駄な熱をグリッドに戻すエネルギー回収システム。
今後の業界の課題:
- 4680セルの厚いタブを溶接するには、3,000A+の機械が必要です。
- ドライルーム溶接環境でのアルゴンガス使用量を削減します。
この記事では、リチウム電池アセンブリ用のスポット溶接機を詳しく見ることができ、精密な電流制御、パルス幅、電極材料などの主な機能について説明します。セルの準備やパラメータ設定から溶接の実行や品質チェックまで、機械を使用する段階的なプロセスについて説明します。抵抗加熱や急冷などの動作原理を理解することの重要性も強調されています。さらに、この記事では、さまざまなバッテリータイプ(円筒形、角形、ポーチ)に適したマシンの選択、最適な環境条件の維持、および動作中の安全性の確保に関する実践的なアドバイスを提供します。将来のイノベーションと業界のトレンドについても議論されているため、これはリチウム電池の製造または組み立てに関与するすべての人にとって包括的なリソースになります。
