La machine de soudage laser pour les batteries lithium-ion est devenue une technologie fondamentale dans l’industrie de la fabrication de batteries. Alors que la demande de batteries lithium-ion hautes performances et fiables continue de monter en flèche dans des secteurs tels que les véhicules électriques, l’électronique grand public et le stockage d’énergie, la précision et l’efficacité offertes par ces machines sont inégalées. Cet article de blog explorera les composants essentiels et les avantages des machines de soudage laser, leur rôle dans différents formats de batterie et les facteurs critiques qui garantissent leurs performances et leur sécurité optimales. Que vous soyez un professionnel de l’industrie ou que vous soyez simplement intéressé par la technologie derrière les batteries modernes, cet article vous fournira un aperçu complet de la façon dont les machines de soudage laser façonnent l’avenir du stockage d’énergie.

Qu’est-ce qu’une machine de soudage laser pour batteries lithium-ion ?

Une machine de soudage laser pour batteries lithium-ion est un outil de précision qui utilise des faisceaux laser focalisés pour assembler les composants de la batterie avec une grande précision. Il garantit des soudures solides et sans contamination, essentielles aux performances et à la sécurité de la batterie. Ces machines sont largement utilisées dans l’assemblage de cellules de batterie, de languettes et de jeux de barres en raison de leur capacité à travailler avec des matériaux sensibles à la chaleur comme le cuivre, l’aluminium et le nickel.

Les principaux avantages sont les suivants :

• Zone affectée par la chaleur minimale (ZAT)– Empêche d’endommager les matériaux de batterie à proximité.
• Processus sans contact– Réduit les contraintes mécaniques sur les composants délicats.
• Haute répétabilité– Assure des soudures uniformes pour la production de masse.

Des industries telles que les véhicules électriques (VE), l’électronique grand public et le stockage d’énergie s’appuient sur cette technologie pour fabriquer des batteries efficaces et de haute qualité.

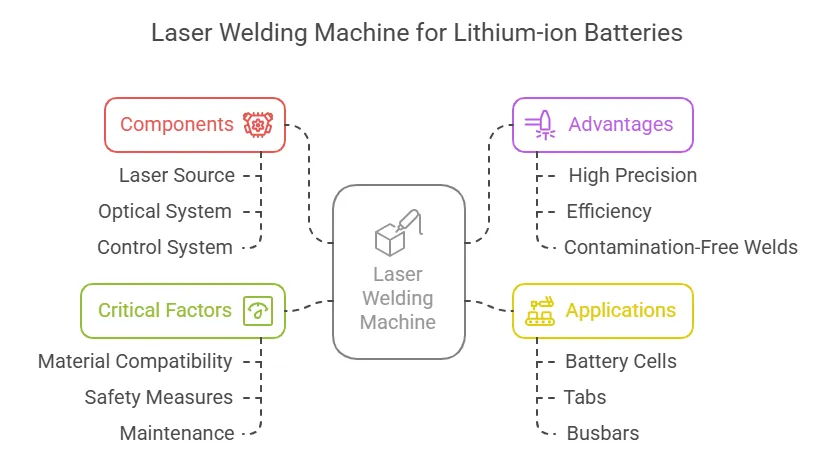

Quels sont les principaux composants d’une machine de soudage laser ?

Une machine de soudage laser se compose de plusieurs pièces critiques qui assurent un fonctionnement précis et efficace :

1. Laser Source– Génère le faisceau laser (fibre, CO₂ ou Nd :YAG).
2. Système optique– Comprend des lentilles et des miroirs pour focaliser et diriger le laser.
3. Plate-forme de mouvement– Contrôle le mouvement de la tête laser ou de la pièce (par exemple, platines CNC, bras robotiques).
4. Système de refroidissement– Maintient une température optimale pour la source laser.
5. Logiciel de contrôle– Programme les paramètres de soudage (puissance, vitesse, fréquence d’impulsion).
6. Capteurs de surveillance– Détecte la qualité de la soudure en temps réel (par exemple, caméras CCD, pyromètres).

Chaque composant joue un rôle essentiel dans l’obtention d’un soudage cohérent et à grande vitesse pour la production de batteries lithium-ion.

Pourquoi les lasers à fibre sont-ils les plus utilisés pour le soudage des batteries lithium-ion ?

Les lasers à fibre dominent le soudage par batterie lithium-ion en raison de leurs performances supérieures par rapport aux lasers CO₂ ou Nd :YAG. Voici pourquoi :

• Efficacité accrue– Convertit 30 à 50 % de l’énergie électrique en lumière laser (lasers CO₂ : ~10 %).
• Précision– Fournit un point focal plus petit (10-50 μm) pour le soudage fin de bobines de batterie minces.
• Flexibilité– Compatible avec les métaux réfléchissants comme le cuivre et l’aluminium.
• Peu d’entretien– La conception à semi-conducteurs sans pièces mobiles réduit les temps d’arrêt.

De plus, les lasers à fibre prennent en charge :
✔ Modes pulsé ou à ondes continues (CW) pour des applications variées.
✔ Soudage à grande vitesse (jusqu’à 100s de mm/s) pour la production en série.

Comment le soudage laser est-il utilisé dans l’assemblage de cellules cylindriques, de poche et prismatiques ?

Le soudage laser s’adapte à différents formats de batteries lithium-ion avec des approches sur mesure :

Cellules cylindriques (p. ex., 18650, 21700)

• Processus étape par étape :
  1. Soudure des languettes cathodique/anode aux bornes de la cellule.
  2. Jonction du collecteur de courant au capuchon de la batterie.
  3. Scellement du boîtier avec des soudures hermétiques.

Cellules de poche

• Les feuilles ultrafines nécessitent des impulsions de faible puissance pour éviter le perçage.
• Le soudage par languette (Al/Cu) doit empêcher les fuites d’électrolyte.

Cellules prismatiques

• Des jeux de barres soudés au laser relient plusieurs cellules dans des modules.
• Des soudures de boîtier robustes garantissent l’intégrité structurelle.

Chaque format nécessite des paramètres laser spécifiques (longueur d’onde, durée d’impulsion) pour éviter la surchauffe ou la déformation.

Quelles sont les exigences des salles blanches pour le soudage au laser des batteries au lithium ?

Le soudage au laser des batteries lithium-ion se produit souvent dans des environnements contrôlés pour éviter la contamination. Les exigences critiques comprennent :

• Salles blanches de classe ISO 5 à 8– Filtre les particules >0,3 à 0,5 μm.
• Contrôle de la température/humidité– Maintient une variation de 20–25°C et <1 % HR.
• Blindage contre les gaz inertes– L’argon/azote empêche l’oxydation pendant le soudage.

Pourquoi c’est important :

• La poussière ou l’humidité peuvent provoquer des soudures faibles ou des courts-circuits.
• Des conditions stables garantissent une qualité de soudure reproductible.

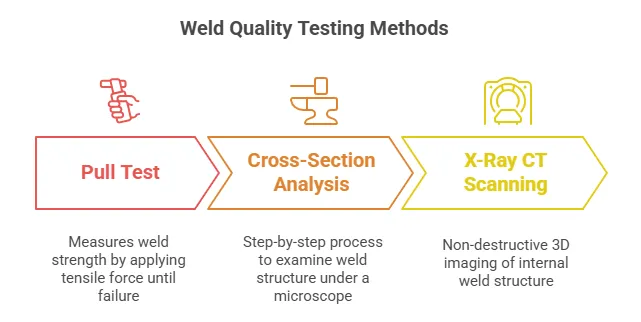

Quelles sont les méthodes d’inspection courantes pour les batteries lithium-ion soudées au laser ?

L’inspection de la qualité garantit des soudures fiables dans la production de batteries lithium-ion. Trois méthodes clés sont utilisées :

1. Test de traction
   • Mesure la résistance de la soudure en appliquant une force de traction jusqu’à la rupture
   • Exigences minimales : 50N pour les languettes en cuivre, 30N pour l’aluminium
   • Pourquoi c’est important : Identifie les joints faibles qui pourraient se rompre pendant l’utilisation
2. Analyse de section transversale
   • Processus étape par étape :
     1. Assemblage de soudure coupé
     2. Echantillon polonais
     3. Examiner au microscope
   • Révèle : Profondeur de pénétration, formation de pores, zone affectée par la chaleur
3. TDM à rayons X
   • Imagerie 3D non destructive de la structure interne de la soudure
   • Détecte : Les vides, les fissures et les désalignements invisibles à l’inspection de surface
   • Résolution typique : 5-20 microns pour les applications sur batterie

Comment assurer la sécurité de l’opérateur lors de l’utilisation de machines de soudage laser

Le soudage au laser présente plusieurs dangers qui nécessitent des mesures de sécurité strictes :

Équipement de sécurité essentiel :

• Lunettes laseravec indice OD4+ pour une longueur d’onde spécifique
• Vêtements ignifugespour la protection contre les étincelles
• Extracteurs de fuméespour éliminer les vapeurs métalliques

Caractéristiques de sécurité de la machine :
✔ Verrouillages qui désactivent le laser à l’ouverture des portes
✔ Boutons d’arrêt d’urgence à portée de main
✔ Barrières immatérielles qui arrêtent le fonctionnement en cas de brèche
✔ Systèmes d’avertissement sonore/visuel avant le tir

Pourquoi ceux-ci sont importants :

• Les lasers de classe 4 peuvent causer des lésions oculaires permanentes en quelques millisecondes
• Les métaux réfléchissants augmentent le risque de rayons parasites
• Une formation adéquate réduit de 90 % les accidents potentiels

Que doit contenir un calendrier d’entretien de routine ?

Une maintenance régulière permet d’éviter des temps d’arrêt coûteux et de garantir la qualité de la soudure :

Tâches quotidiennes :

• Nettoyez l’optique avec des lingettes non pelucheuses et un solvant approuvé
• Vérifiez la pression d’alimentation en gaz (généralement 10-20 psi)
• Vérifier le fonctionnement du système de refroidissement

Tâches hebdomadaires :

1. Effectuer l’étalonnage de la puissance laser
2. Vérifiez que l’objectif de mise au point n’est pas endommagé
3. Tester les antidémarreurs de sécurité

Tâches mensuelles :

• Alignement complet du chemin optique
• Lubrification du système de mouvement
• Paramètres de sauvegarde

Signes critiques nécessitant une attention immédiate :

• Baisse de 10 % de la puissance de sortie du laser
• Augmentation des projections pendant le soudage
• Profil de faisceau irrégulier

Comment intégrer le soudage laser à l’empilage de cellules de batterie et aux lignes automatisées

La production moderne de batteries nécessite une intégration sans faille :

Points clés d’intégration :

1. Manutention
   • Alimentateurs automatisés pour languettes de batterie
   • Robots guidés par la vision pour un placement précis des pièces
2. Synchronisation des processus
   • Gâchettes laser synchronisées avec la machine d’empilage
   • Retour d’information sur la qualité en temps réel pour ajuster les paramètres
3. Suivi des données
   • Journaux de soudure pour chaque cellule de batterie (temps, puissance, emplacement)
   • Traçabilité par les systèmes de code QR/MES

Pourquoi l’intégration est importante :

• Réduit la manipulation manuelle de 70 %
• Augmente la vitesse de production à 1-2 cellules par seconde
• Permet une inspection à 100 % des soudures grâce à des caméras intégrées

Cet article propose un examen détaillé de la machine de soudage laser pour les batteries lithium-ion, un outil crucial dans la fabrication contemporaine de batteries. Nous décomposons les composants clés de ces machines, tels que la source laser, le système optique, la plate-forme de mouvement, le système de refroidissement, le logiciel de contrôle et les capteurs de surveillance, et expliquons comment ils fonctionnent ensemble pour obtenir un soudage précis et efficace. L’article souligne également pourquoi les lasers à fibre sont le choix préféré de l’industrie, grâce à leur rendement élevé, leur précision, leur flexibilité et leur faible maintenance. De plus, nous explorons comment le soudage laser est adapté à l’assemblage de cellules cylindriques, de poche et prismatiques, discutons des exigences des salles blanches et décrivons les méthodes d’inspection courantes. Les mesures de sécurité et les conseils d’entretien de routine sont également abordés, ainsi que l’intégration du soudage laser aux lignes de production automatisées. Dans l’ensemble, cet article souligne le rôle essentiel de la machine de soudage laser pour les batteries lithium-ion dans la garantie de la qualité, de la sécurité et de l’évolutivité de la production de batteries modernes.
