リチウム電池溶接機は、特にエネルギー貯蔵と電気自動車の領域において、高度な製造環境における重要なツールとして浮上しています。従来の溶接方法とは異なり、これらの特殊なデバイスは比類のない精度と安全性を提供し、繊細なリチウムイオン部品を完全性を損なうことなく接合します。非侵襲的技術による熱損傷の防止から、一貫した溶接のためのマイクロ秒精度の達成まで、リチウム電池溶接機は電池組立のゲームチェンジャーです。このブログでは、これらの革新的なマシンの内部動作、その多様なアプリケーション、およびメンテナンスとトラブルシューティングのベストプラクティスについて説明します。
リチウム電池溶接機とは何ですか?

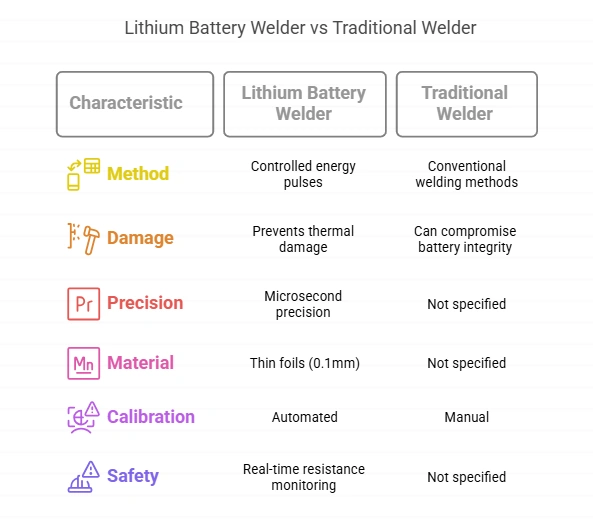

リチウム電池溶接機は、正確な熱印加によって電池セル、タブ、およびコネクタを結合するように設計された特殊なデバイスです。従来の溶接機とは異なり、制御されたエネルギーパルス(超音波、レーザー、または抵抗)を使用して、敏感なリチウムイオンコンポーネントに損傷を与えることなく強力な結合を作成します。
主な機能:
- 非侵襲的技術:電解質材料の熱損傷を防ぎます。
- マイクロ秒の精度:薄い箔(0.1mmの薄さ)に対して一貫した溶接深さを確保します。
- 自動キャリブレーション:材料の厚さに基づいてパラメータ(電流/圧力)を調整します。
なぜユニークなのか:リチウム溶接機は、プロセス中の短絡を回避するために、リアルタイムの抵抗監視などの安全プロトコルを統合しています。
リチウム電池溶接機はどのように機能しますか?ステップバイステップの内訳
ステップ1:材料の準備
- 電極表面(ニッケル、アルミニウム、または銅)を清掃して、酸化物を除去します。
ステップ2:パラメータ設定
- 入力材料の種類/厚さ;マシンは以下を自動的に選択します。
- パルス幅(例:3〜10ms)
- 電流(50–300A)
- 電極圧力(0.2–0.6MPa)
ステップ3:溶接の実行
- 電極は、積み重ねられた箔をクランプします。
- マイクロカレントは、接触点で局所的な熱(1,500〜2,500°C)を生成します。
- 溶けたプールは、数ミリ秒以内に塊に固まります。
重要なパラメータテーブル:
| 因子 | インパクト | 最適範囲 |
|---|---|---|
| 現在の | 侵入深さ | 100〜200A |
| 圧力 | ナゲットフォーメーション | 0.3〜0.5MPa |
| 時間 | 熱への暴露 | ≤10ミリ秒 |
なぜリチウム電池に超音波溶接を使用するのですか?
超音波溶接は、次の理由によりリチウム電池アセンブリを支配しています。
1. ソリッドステートボンディング
- 20〜40kHzで材料を振動させ、摩擦溶接を作成します溶けずに—熱に敏感な陽極のために重大。
2.汚染ゼロ
- 樹状突起の成長を引き起こす可能性のあるフラックス/異物を除去します。
3. エネルギー効率
- レーザー溶接よりも消費電力が60%少ない(一般的な使用法:500W対1,200W)。
サンプルアプリケーション:テスラの4680セル生産では、タブと缶の接続に超音波溶接を使用しています。
リチウム電池溶接機はどこに適用されますか?
コア産業:
-
EV製造
- モジュール/パックアセンブリ(例:BYDブレードバッテリーのバスバー溶接)。
-
家電
- スマートフォンのポーチセルタブ溶接(0.05mm精度)。
-
エネルギー貯蔵システム
- グリッドスケールESS用の角型セルのスタッキング。
新たな用途:
- 全固体電池の試作(セラミック電解質対応溶接機)
最適な溶接性能を確保するには、どのような条件がありますか?
環境要件:
- 湿度：アーク放電を防ぐために<30%RHを維持してください。
- 温度：周囲温度15〜25°C(金属の膨張を防ぎます)。
-
空気の質
- 重要な溶接部用のクラス100Kクリーンルーム。
- 銅溶接用の窒素パージ。
機械メンテナンスチェックリスト(毎週):
- タングステン電極の摩耗を検査します。
- 力センサーのキャリブレーション。
- 光学レンズ(レーザー溶接機)を清掃します。
リチウム電池溶接の品質をテストおよび確認する方法
品質管理が重要な理由
溶接が不十分な場合、バッテリーの故障、過熱、さらには燃焼につながる可能性があります。適切なテストにより、次のことが保証されます。
- 一貫した電気伝導率
- 振動に耐える機械的強度
- 電解液の漏れの原因となる微小な亀裂はありません
ステップバイステップのテストプロトコル:
-
目視検査
- 表面の欠陥(バリ、変色)がないか、倍率10倍で確認します。
-
剥離試験
- 溶接されたタブに90°の角度力を加えます。高品質の溶接は、≥5N /mm²に耐える必要があります。
-
抵抗測定
- マイクロオーム計を使用してください。許容範囲:銅とニッケルの接合部で50〜200μΩ。
-
X線イメージング
- 内部ボイドを検出します(>0.1mmのボイドはASTM E2935規格に合格)。
重要なパラメータテーブル:
| 試験 | 備品 | 合格基準 |
|---|---|---|
| せん断強度 | 引張試験機 | >15MPaの |
| 接触抵抗 | 4線式抵抗計 | <0.3mΩ |
| 溶接ナゲット直径 | 金属顕微鏡 | ≥1.5倍の箔の厚さ |
リチウム電池溶接機を操作する際、どのような安全規則に従う必要がありますか?
譲れない注意事項:
-
パーソナルプロテクション
- IR遮断ゴーグルを着用してください(レーザー溶接機は900〜1,070nmの波長を放射します)。
- 超音波溶接機用のケブラー手袋(20kHzの振動は神経損傷を引き起こす可能性があります)。
-
ワークスペースのセットアップ
- CO₂消火器(リチウム火災はクラスD)を設置します。
- すべての機器を接地します(静的>100Vは電解質蒸気を発火させる可能性があります)。
ハザード固有の対策:
-
レーザー溶接
- ワークエリアはインターロックカーテン(OD 7+光学濃度)で囲みます。
-
抵抗溶接
- 電極を<40°Cに冷却して、材料の焼きなましを防ぎます。
リチウム電池溶接機のメンテナンス方法
毎日のメンテナンスチェックリスト:
-
電極のお手入れ
- 50サイクルごとにタングステン電極をドレスします(ダイヤモンドホイールグラインダーを使用)。
-
冷却システム
- チラー液面(50/50水-グリコール混合物)を確認します。
-
キャリブレーション
- 試験用分銅(許容誤差±2%)で力センサの精度を確認します。
毎月のディープメンテナンス:
-
超音波ホーン検査
- 赤色染料浸透剤によるクラックテスト(>0.5mmのクラックが現れた場合は交換してください)。
-
レーザー光学系クリーニング
- メタノールと糸くずの出ないワイプでレンズを拭きます(縞のない仕上げが重要です)。
一般的な摩耗部品の交換スケジュール:
| 部分 | 寿命 | 交換用サイン |
|---|---|---|
| 溶接のヒント | 10,000サイクル | ピッチング >0.2mm深さ |
| ベルト(超音波) | 6ヶ月 | 周波数ドリフト >±0.3kHz |
リチウム電池溶接機が故障するのはなぜですか?トラブルシューティングガイド
トップ5の問題と解決策:
-
不完全な溶接
- 原因:電流/力が不十分です。
- 修理する:出力を10%上げるか、サーボ圧力を再調整します。
-
電極スティッキング
- 原因:過熱した銅チップ(>300°C)。
- 修理する:デューティサイクルを30%に下げるか、ジルコニア電極にアップグレードします。
-
アーク
- 原因:汚染された表面(油/ほこり)。
- 修理する:プラズマ洗浄後にのみ溶接します。
-
一貫性のないナゲットサイズ
- 原因:摩耗した変圧器の蛇口。
- 修理する:500K放電後に交換してください。
-
ソフトウェアエラー(CNC溶接機)
-
リセット手順:
- 電源サイクルコントローラー。
- 溶接パラメータのプリセットを再読み込みします。
- ダミー テスト サイクルを実行します。
-
リセット手順:
適切なリチウム電池溶接機の選び方– 5 つの重要な要素
意思決定基準:
-
マテリアルの互換性
- アルミタブ用:レーザー溶接機(波長1064nm)。
- ニッケルメッキ鋼:抵抗溶接機(DCインバーターを推奨)。
-
生産台数
- <100セル/日:手動ベンチ溶接機(3K–3K–8K)。
- 大量生産:ビジョンシステムを備えた自動化ライン($ 50K +)。
-
精度のニーズ
- 薄膜溶接(<0.1mm):再現性10μmの超音波モデル。
-
安全認証
- 必須:CE(ヨーロッパ)、UL(米国)、GB / T(中国)バッテリー製造用。
-
アフターセールスサポート
- 技術的な問題に対する<48時間の応答時間を要求します。
コスト比較表:
| 種類 | 価格帯 | ベスト・フォー |
|---|---|---|
| 超音波 | 15K-15歳K-40K | パウチセル |
| レーザー | 30K-30K-100K | 円筒形セル |
| 抵抗 | 5K-5K-20K | バスバー溶接 |
この詳細なガイドでは、リチウム電池溶接機の世界を掘り下げ、信頼性が高く高性能な電池を作成する上での彼らの重要な役割を強調しています。これらの溶接機がどのように機能するかの段階的なプロセスを分解し、超音波ボンディング、ゼロコンタミネーション、エネルギー効率などの独自の機能を強調します。このブログでは、EV製造や家電製品から全固体電池のプロトタイピングにおける新たな用途まで、リチウム電池溶接機の幅広いアプリケーションについても調査しています。さらに、環境制御と定期的なメンテナンスルーチンを通じて、最適な溶接性能を維持するための重要な洞察を提供します。また、安全プロトコルやトラブルシューティングのヒントもカバーされており、スムーズな運用が可能です。最後に、材料の互換性、生産ニーズ、精度要件、安全認証、アフターサポートなどの要素を考慮して、適切なリチウム電池溶接機を選択するための包括的なガイドを提供します。このブログは、リチウム電池溶接機の力を理解し、活用するための究極のリソースです。
