Máquina de solda a ponto com bateria de lítio: o guia definitivo para soldagem de precisão para tecnologia de bateria moderna – Taipu Technology

A máquina de solda a ponto com bateria de lítio tornou-se uma ferramenta essencial no cenário de fabricação moderno, principalmente em indústrias onde precisão e confiabilidade são primordiais. De veículos elétricos a eletrônicos de consumo, este dispositivo especializado oferece uma alternativa superior aos métodos tradicionais de solda, garantindo conexões de alta qualidade sem comprometer a integridade da bateria. Neste blog, exploraremos os principais recursos, componentes e princípios operacionais da máquina de solda a ponto com bateria de lítio. Também nos aprofundaremos em suas aplicações, dicas de manutenção e técnicas de solução de problemas, fornecendo a você uma compreensão abrangente dessa tecnologia crítica.

O que é uma máquina de solda a ponto com bateria de lítio?

Ummáquina de solda a ponto de bateria de lítioé um dispositivo especializado usado para unir abas finas de metal a células de bateria (por exemplo, Ni-MH, Li-ion) por meio de aquecimento preciso por resistência elétrica. Ao contrário da soldagem tradicional, a soldagem a ponto evita danos causados pelo calor a componentes sensíveis da bateria, fornecendo pulsos controlados de alta corrente por milissegundos.

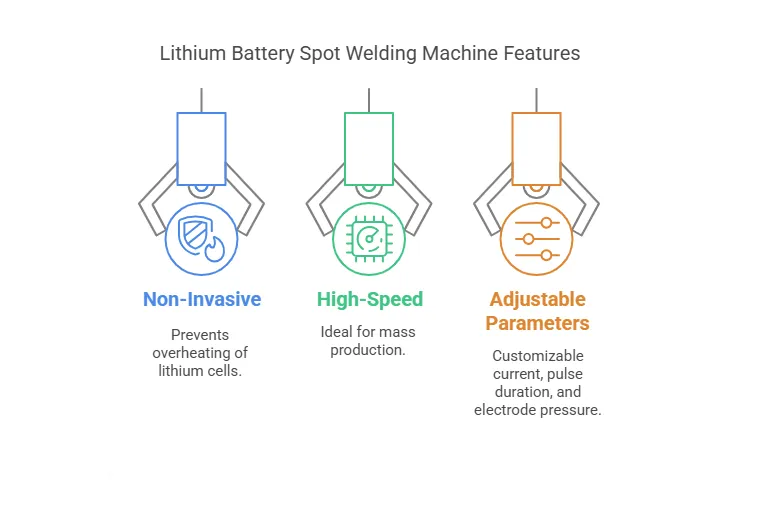

Características principais:

• Não invasivo:Evita o superaquecimento das células de lítio.
• Alta velocidade:Ideal para produção em massa (por exemplo, baterias EV, ferramentas elétricas).
• Parâmetros ajustáveis:Corrente personalizável, duração do pulso e pressão do eletrodo.

Estrutura e componentes de um soldador a ponto com bateria de lítio

A eficiência de um soldador por pontos depende de suas partes principais:

Componentes principais:

• Fonte de alimentação:Converte CA em CC de baixa tensão e alta corrente (por exemplo, 1000–3000A).
• Unidade de controle:Microprocessador para ajuste de tempo/pulso (crítico para tiras finas de níquel).
• Eletrodos:As pontas de liga de cobre conduzem a corrente para o ponto de soldagem.
• Pedal / gatilho:Ativa o ciclo de soldagem manual ou automaticamente.

Por que os materiais são importantes:

• Os eletrodos de cobre resistem à oxidação para um desempenho consistente.
• Os sistemas baseados em MOSFET/transformador garantem a eficiência energética.

Como uma máquina de solda a ponto com bateria de lítio opera na produção?

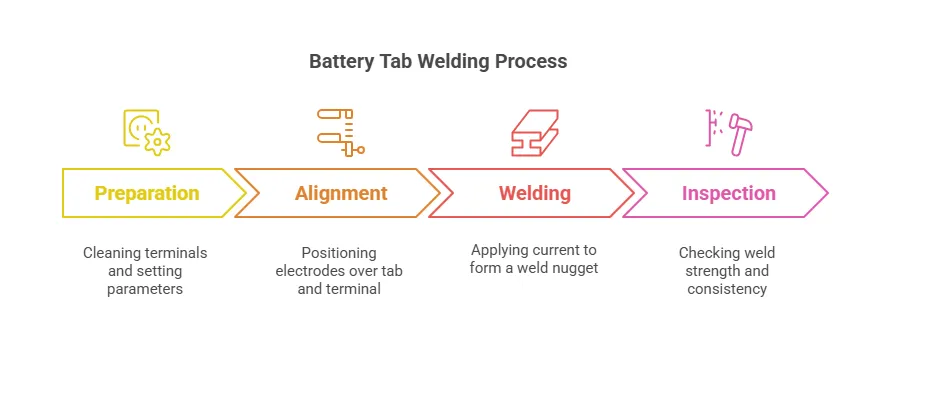

Fluxo de trabalho passo a passo:

1. Preparação:
   • Limpe os terminais da bateria e as tiras de níquel para remover a oxidação.
   • Defina os parâmetros (por exemplo, pulso de 5 ms, corrente de 2000 A para níquel de 0,15 mm).
2. Alinhamento:
   • Posicione os eletrodos sobre a aba e o terminal da célula.
3. Soldagem:
   • Pressione o pedal; a corrente flui, derretendo metais localmente para formar uma pepita.
4. Inspeção:
   • Verifique a resistência da solda (teste de descascamento) e a consistência.

Dica profissional:

• Use umtestador de pulsopara otimizar as configurações para diferentes espessuras.

Princípio de funcionamento da soldagem a ponto da bateria de lítio

Por que solda por resistência?
Quando a corrente passa por metais sobrepostos (por exemplo, níquel e terminal de bateria), a resistência gera calor (~ 800–1000 ° C), fundindo-os sem material de enchimento.

Física chave:

• Lei de Joule:Calor (Q) = I² × R × t (corrente² × resistência × tempo).
• Pressão:Os eletrodos prendem os materiais para reduzir a resistência de contato.

Exemplo:
Uma tira de níquel de 0,2 mm solda a 2500A por 3ms, criando uma ligação mais forte que o metal base.

Onde os soldadores a ponto de bateria de lítio são usados?

Indústrias que dependem de soldadores por pontos:

• Veículos elétricos (EVs):Conjunto de bateria (4680 células da Tesla).
• Eletrônicos de consumo:Reparos de bateria de smartphone/drone.
• Armazenamento de energia:Fabricação de banco de baterias solares.

Compatibilidade de materiais:

• Funciona com abas de níquel, aço e alumínio (evite cobre sem revestimentos).

Limitações:

• Inadequado para metais espessos (>0,5 mm) ou pares de condutividade diferentes.

Qual é o ambiente de trabalho ideal para uma máquina de solda a ponto com bateria de lítio?

Para garantir o desempenho e a segurança ideais, os soldadores por pontos de bateria de lítio exigem condições ambientais específicas:

Requisitos chave:

• Temperatura:10–30 °C (calor/frio extremo afeta a eletrônica e a consistência da solda).
• Humidade:Abaixo de 70% para evitar a oxidação do eletrodo e riscos elétricos.
• Ventilação:Extração de fumos recomendada para produção em larga escala (ozono/subprodutos).
• Estabilidade de energia:voltage flutuações >5% podem danificar os circuitos de controle; use um regulador.

Por que é importante:

• Ambientes sujos/úmidos causam baixa condutividade (por exemplo, eletrodos corroídos).
• A eletricidade estática no ar seco pode danificar as células sensíveis da bateria.

Como testar e garantir a qualidade na soldagem a ponto de baterias de lítio?

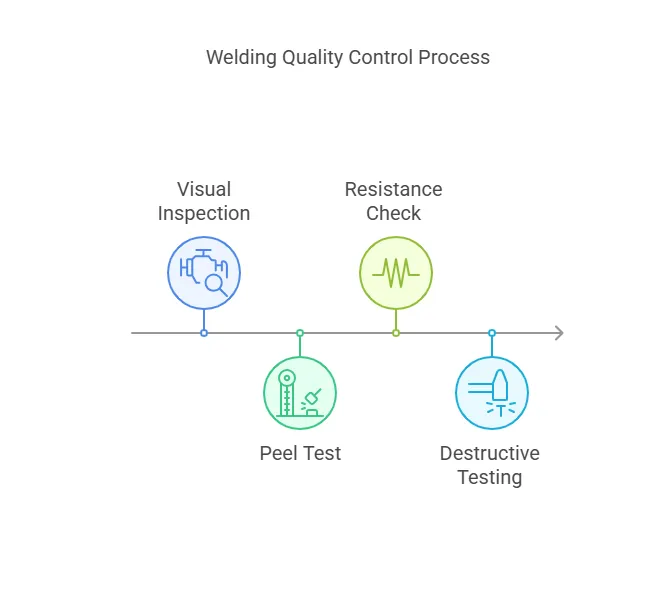

Protocolo de teste passo a passo:

1. Inspeção visual:
   • Verifique se o tamanho consistente da pepita (sem rachaduras ou descoloração).
2. Teste de casca:
   • Solde uma aba de níquel e descasque-a de volta; o metal deve rasgar, não a solda.
3. Verificação de resistência:
   • Meça a resistência da junta com um miliohmímetro (<2mΩ para níquel de 0,1 mm).
4. Ensaios destrutivos (base amostral):
   • Seção transversal de uma solda para verificar a profundidade de penetração (60–80% da espessura do material).

Padrões da indústria:

• ISO 14373:Soldagem por resistência de materiais finos.
• UL 2580:Conformidade com a segurança da bateria EV.

Como manter sua máquina de solda a ponto com bateria de lítio?

Tarefas de manutenção de rotina:

• Diário:
  • Limpe os eletrodos com uma lixa (remova a oxidação).
  • Verifique os níveis do líquido de arrefecimento (para modelos refrigerados a água).
• Semanalmente:
  • Aperte os cabos/terminais soltos (alta corrente causa vibração).
  • Calibre as configurações de pressão (medidor de força recomendado).
• Mensal:
  • Substitua os eletrodos desgastados (superfícies com corrosão aumentam a resistência).

Dica profissional:

• Registre as datas de manutenção e os parâmetros de solda para acompanhar as tendências de desempenho.

Como solucionar problemas comuns de soldagem a ponto de bateria de lítio?

Problema: Fraco/Sem solda

• Causas e correções:
  • Baixa corrente:Aumente a amperagem ou verifique as conexões do transformador.
  • Eletrodos sujos:Limpe ou substitua as pontas de cobre.
  • Mau contato:Ajuste a pressão do eletrodo (20–50N típico).

Problema: Eletrodo preso

• Causas e correções:
  • Superaquecimento:Reduza o tempo de pulso ou use corrente escalonada.
  • Material errado:Mude para eletrodos de cobre Classe 2.

Nota de segurança:Sempre desligue antes de inspecionar os componentes internos.

Como escolher o soldador por pontos certo para o projeto da sua bateria?

Critério de seleção:

• Tipo de bateria:
  • Baixa potência (500A): Pastilhas finas de níquel (18650 células).
  • Alta potência (3000A+): Células prismáticas/bolsa (EVs).
• Volume de produção:
  • Soldadores manuais: Prototipagem/pequenos lotes.
  • Sistemas automatizados: 100+ soldas/hora.
• Características principais:
  • Controle de pulso:Pulsos duplos/triplos para pilhas grossas.
  • Registro de dados:Essencial para documentação de controle de qualidade.

Este artigo fornece uma visão geral detalhada da máquina de solda a ponto de bateria de lítio, uma ferramenta especializada usada para unir abas finas de metal a células de bateria com precisão e eficiência. Discutimos seus principais recursos, como soldagem não invasiva e parâmetros ajustáveis, bem como seus componentes principais, incluindo fonte de alimentação, unidade de controle, eletrodos e pedal. O princípio de funcionamento da soldagem por resistência é explicado, destacando a importância da Lei de Joule e da pressão do eletrodo. Também cobrimos o ambiente de trabalho ideal para essas máquinas, padrões de controle de qualidade e práticas essenciais de manutenção. Além disso, fornecemos dicas de solução de problemas para problemas comuns e orientações sobre como selecionar o soldador a ponto certo com base no tipo de bateria e no volume de produção. Ao final deste artigo, os leitores terão uma compreensão completa de como utilizar e manter uma máquina de solda a ponto com bateria de lítio para um desempenho ideal.
