Máquina colocadora de accesorios T3K – Taipu Technology

Características:Utilizado para TELÉFONO MÓVIL, TWS, TP, COMPUTADORA PORTÁTIL, CARGADOR INALÁMBRICO, FPC, etc. Diseño compacto, menos espacio, puede montar dos accesorios diferentes en una máquina. Utilice el posicionamiento CCD, alta precisión, sin necesidad de usar accesorios, ahorre muchos costos de accesorios, cambio de línea rápido. Puede leer código QR, cargar MES, rastreable. Al utilizar la transmisión por correa, no se requieren plantillas, lo que reduce las colisiones ...

Máquina colocadora de accesorios T3K

Sígueme en:


Máquina colocadora de accesorios T3K - Taipu Technology

Características:Utilizado para TELÉFONO MÓVIL, TWS, TP, COMPUTADORA PORTÁTIL, CARGADOR INALÁMBRICO, FPC, etc. Diseño compacto, menos espacio, puede montar dos accesorios diferentes en una máquina. Utilice posicionamiento CCD, alta precisión, sin necesidad de usar accesorios

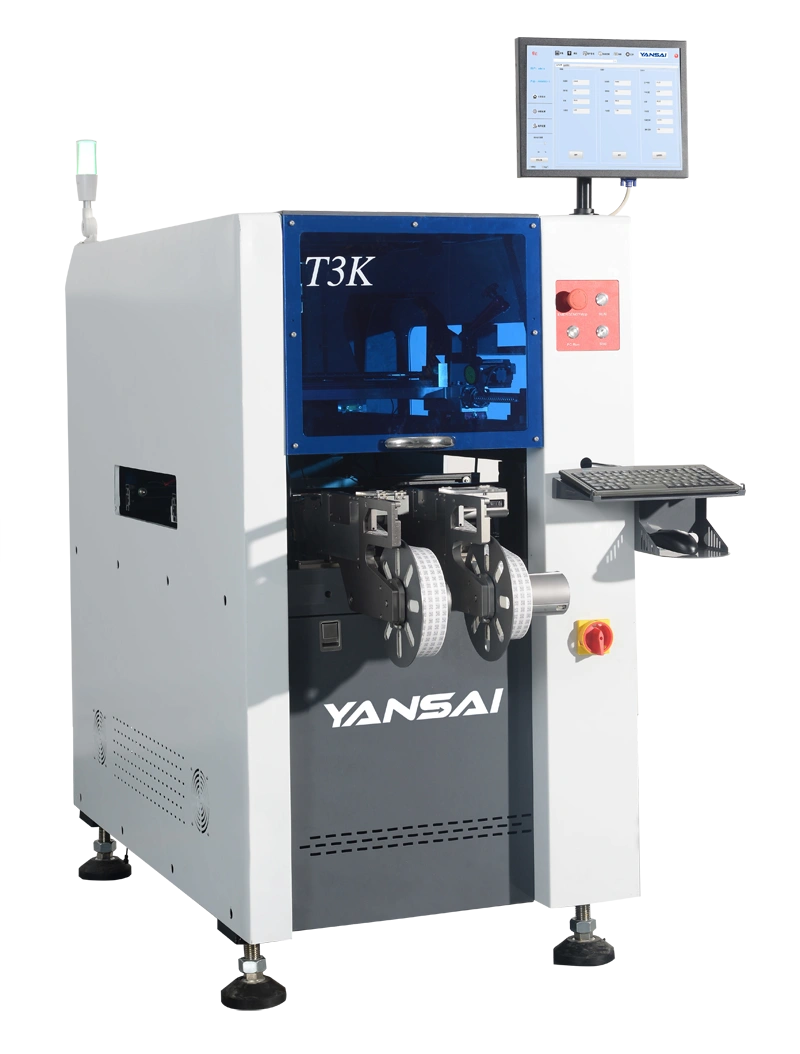

Máquina de colocación de accesorios T3K: montaje de precisión para la industria electrónica

La máquina de colocación de accesorios T3K es un dispositivo de última generación diseñado para la colocación precisa de accesorios en la fabricación de teléfonos móviles, TWS, paneles táctiles, computadoras portátiles, cargadores inalámbricos, FPC y más. Su diseño compacto y su capacidad de montaje de accesorios dobles la convierten en una solución ideal para los fabricantes que buscan una máquina de colocación de alta precisión y eficiente en el espacio.

Cómo funciona la máquina T3K

La máquina T3K integra tecnologías avanzadas para garantizar un proceso de colocación preciso y sin interrupciones:

1. Manejo de componentes: La máquina está diseñada para alimentar y posicionar automáticamente una variedad de tamaños de accesorios con mecanismos de alineación de precisión.

2. Posicionamiento CCD: Emplea cámaras CCD de alta precisión para un posicionamiento preciso de los componentes, eliminando la necesidad de accesorios y reduciendo los costos.

3. Lectura y rastreo: El T3K puede leer códigos QR e interactuar con sistemas MES, lo que garantiza una trazabilidad completa durante todo el proceso de fabricación.

4. Transmisión por correa: Al utilizar la transmisión por correa, la máquina evita la necesidad de plantillas, lo que reduce las colisiones con productos y el riesgo de daños.

5. Alta precisión: la máquina previene eficazmente los errores de colocación comunes, como la publicación excesiva, la republicación, la publicación insuficiente, la publicación omitida y la publicación parcial.

Ventajas de la máquina de colocación T3K

La incorporación del T3K en su línea de producción ofrece varias ventajas clave:

- Capacidad de alta velocidad: con una capacidad de 2200-3000 piezas / H, el T3K permite la producción de alto volumen para satisfacer las demandas del mercado.

- Calidad constante: La colocación precisa y los sistemas de inspección integrados garantizan una calidad uniforme en todos los productos.

- Versatilidad: El T3K es adaptable a varios tamaños y tipos de componentes, lo que lo convierte en una adición versátil a cualquier línea de fabricación.

- Eficiencia de espacio: A pesar de su alta capacidad, el T3K tiene un tamaño compacto, ideal para instalaciones con espacio limitado.

Versatilidad y personalización

El T3K está diseñado teniendo en cuenta la personalización, lo que le permite adaptarse a diferentes requisitos de producción. Se puede adaptar para manejar tamaños y tipos de accesorios específicos, con tamaños de montaje ajustables y repetibilidad dentro de ±0,07 mm.

Integración perfecta y operación fácil de usar

El T3K está diseñado para una integración perfecta en las líneas de producción existentes con compatibilidad con la interfaz SMEMA. Su interfaz fácil de usar y sus procesos automatizados reducen la necesidad de formación especializada, lo que garantiza una adopción rápida y un tiempo de inactividad mínimo.

Soporte y servicios integrales

Nuestro compromiso con su éxito incluye servicios de soporte integrales, como instalación en el sitio, capacitación del operador y mantenimiento continuo. El soporte remoto también está disponible para abordar rápidamente cualquier problema operativo.

Contácto

Para mejorar su proceso de fabricación electrónica con precisión y eficiencia, Contácto hoy. Descubra cómo la máquina de colocación de accesorios T3K puede optimizar su producción, garantizar la calidad y proporcionar una ventaja competitiva en el mercado de la electrónica.

Funciones:
Utilizado para TELÉFONO MÓVIL, TWS, TP, COMPUTADORA PORTÁTIL, CARGADOR INALÁMBRICO, FPC, etc.
Diseño compacto, menos espacio, puede montar dos accesorios diferentes en una máquina.
Utilice el posicionamiento CCD, alta precisión, sin necesidad de usar accesorios, ahorre muchos costos de accesorios, cambio de línea rápido.
Puede leer código QR, cargar MES, rastreable.
Al usar la transmisión por correa, no se requieren plantillas, lo que reduce las colisiones con el producto, reduce el riesgo de arañazos, golpes, etc.
El mecanismo de transmisión XY está formado integralmente y tiene una larga vida útil.
La máquina tiene una alta precisión y puede resolver eficazmente problemas como la publicación excesiva, la republicación, la publicación insuficiente, la publicación perdida y la publicación parcial, la información breve es la siguiente:

Parámetros:

  • Modelo: T3K
  • Tamaño: 770 mm × 1360 mm × 1450 mm
  • Capacidad: 2200-3000pcs/h
  • Entrada: 220V, 50/60HZ, 2.5KW
  • Tamaño de montaje: Max30mm × 80mm, Min3mm × 3mm
  • Recorrido del eje z: máx. 36 mm
  • Ancho del rollo: Max120mm
  • Espesor del producto: 2-30 mm
  • Repetibilidad de montaje: ±0,07 mm
  • Interfaz: SMEMA
  • Presión de aire: 6KG/c㎡
  • Velocidad de transmisión: 300 mm/s
  • Alimentadores: 2 piezas
  • CCD: 2.000.000 píxeles

Información de la máquina de colocación de accesorios T3K

¿Qué es la máquina de colocación de accesorios T3K?

La máquina de colocación de accesorios T3K es un sistema automatizado altamente avanzado diseñado para la colocación precisa de componentes y accesorios pequeños en los procesos de fabricación. Sobresale en el manejo de tareas delicadas que exigen alta precisión, como la colocación de microchips, conectores y otras piezas en miniatura en placas de circuito impreso (PCB) u otros sustratos. Combinando la tecnología más avanzada con un manejo sencillo, el T3K es una herramienta indispensable para las líneas de producción modernas.

¿Cuáles son las características clave de la máquina de colocación de accesorios T3K?

  • Colocación de alta precisión:La máquina T3K está equipada con servomotores ultraprecisos y sistemas de visión avanzados, lo que garantiza la precisión de la colocación de los componentes dentro de las micras. Este nivel de precisión es crucial para industrias como la electrónica, donde incluso la más mínima desalineación puede resultar en fallas en el producto.
  • Versatilidad en el manejo de componentes:La máquina puede manejar una amplia gama de tamaños y formas de componentes, desde resistencias diminutas hasta conectores más grandes. Su diseño adaptable le permite satisfacer diversas necesidades de producción sin necesidad de una gran reconfiguración.
  • Operación de alta velocidad:Con una velocidad de colocación de hasta 20.000 componentes por hora, la T3K reduce significativamente el tiempo de producción al tiempo que mantiene una calidad constante. Esto lo hace ideal para entornos de fabricación de gran volumen.
  • Interfaz fácil de usar:La intuitiva interfaz de pantalla táctil permite a los operadores programar y supervisar fácilmente la máquina. Los diagnósticos en tiempo real y los informes de errores garantizan un tiempo de inactividad mínimo y la máxima productividad.
  • Calidad de construcción robusta:Construido con materiales de alta calidad, el T3K está diseñado para soportar los rigores de los entornos industriales. Su diseño duradero garantiza la fiabilidad a largo plazo y los requisitos mínimos de mantenimiento.

¿Dónde se puede utilizar la máquina colocadora de accesorios T3K?

La máquina de colocación de accesorios T3K es ampliamente utilizada en varias industrias, que incluyen:

  • Fabricación de productos electrónicos:La máquina es perfecta para ensamblar PCB, colocar componentes como condensadores, resistencias y circuitos integrados con una precisión milimétrica.
  • Industria automotriz:En el sector de la automoción, el T3K se utiliza para ensamblar sensores, módulos de control y otros componentes electrónicos que requieren una alta precisión.
  • Producción de dispositivos médicos:La capacidad de la máquina para manejar componentes delicados la hace ideal para la fabricación de dispositivos médicos, como audífonos, marcapasos y equipos de diagnóstico.
  • Electrónica de consumo:Desde teléfonos inteligentes hasta dispositivos portátiles, el T3K garantiza la ubicación precisa de los componentes, lo que contribuye a la calidad general y la funcionalidad del producto final.

¿Cómo funciona la máquina colocadora de accesorios T3K?

El T3K funciona a través de una combinación de sistemas mecánicos avanzados y sofisticados algoritmos de software. Aquí hay un desglose simplificado de su proceso de trabajo:

  • Alimentación de componentes:Los componentes se introducen en la máquina a través de bobinas, bandejas o tubos, dependiendo de su tamaño y forma.
  • Alineación del sistema de visión:Las cámaras de alta resolución de la máquina capturan imágenes de los componentes y el sustrato. El software analiza estas imágenes para determinar las coordenadas exactas de colocación.
  • Colocación de precisión:Utilizando su cabezal de colocación servoaccionado, la máquina recoge cada componente y lo coloca en el sustrato con una precisión excepcional.
  • Inspección de calidad:Después de la colocación, la máquina realiza una inspección final para asegurarse de que todos los componentes estén colocados correctamente. Cualquier error se marca para su corrección inmediata.

¿Cuáles son las ventajas de la máquina colocadora de accesorios T3K?

  • Productividad mejorada:El funcionamiento a alta velocidad y el tiempo de inactividad mínimo de la T3K se traducen en un aumento de la producción, lo que ayuda a los fabricantes a cumplir con los plazos ajustados.
  • Precisión superior:La precisión de la máquina garantiza una calidad constante, lo que reduce el riesgo de defectos y retrabajos.
  • Eficiencia de costos:Al automatizar el proceso de colocación, el T3K reduce los costos de mano de obra y minimiza el desperdicio de material, ofreciendo un fuerte retorno de la inversión.
  • Escalabilidad:El diseño modular de la máquina permite integrarla fácilmente en las líneas de producción existentes o ampliarla para satisfacer las crecientes demandas.

¿Qué debe tener en cuenta al utilizar la máquina de colocación de accesorios T3K?

  • Entrenamiento adecuado:Si bien el T3K es fácil de usar, los operadores deben recibir la capacitación adecuada para maximizar sus capacidades y evitar errores operativos.
  • Mantenimiento regular:El mantenimiento rutinario, como la limpieza y la calibración, es esencial para garantizar el rendimiento y la fiabilidad a largo plazo de la máquina.
  • Compatibilidad de componentes:Asegúrese de que los componentes que se utilizan sean compatibles con los sistemas de alimentación y colocación de la máquina para evitar interrupciones.
  • Condiciones ambientales:El T3K debe operarse en un entorno controlado con niveles estables de temperatura y humedad para mantener un rendimiento óptimo.

¿Por qué debería elegir la máquina colocadora de accesorios T3K?

La máquina de colocación de accesorios T3K es más que un simple equipo; Es una inversión estratégica en su proceso de fabricación. Su combinación de precisión, velocidad y versatilidad lo convierte en una herramienta indispensable para las industrias que exigen los más altos estándares de calidad y eficiencia. Al integrar el T3K en su línea de producción, puede mantenerse por delante de la competencia y ofrecer productos que satisfagan las necesidades en constante evolución de sus clientes.

Ya sea que esté buscando mejorar sus capacidades actuales o explorar nuevas oportunidades en la fabricación de precisión, la máquina de colocación de accesorios T3K es la solución definitiva. Descubra cómo esta innovadora máquina puede transformar su proceso de producción e impulsar su negocio hacia un mayor éxito.
